Soluciones integrales de verificación de cableado con test de alta y baja tensión, con software propio y arquitectura modular BUS-CAN para entornos industriales exigentes como automoción, ferroviario y defensa

En los procesos industriales modernos, la calidad del cableado eléctrico es un elemento crítico para garantizar la seguridad, la fiabilidad y el correcto funcionamiento de cualquier sistema. Desde vehículos y trenes hasta maquinaria industrial, sistemas aeronáuticos o infraestructuras energéticas, los mazos de cableado constituyen la columna vertebral de la transmisión de energía y señales.

Un simple error en un cable —un cruce, una inversión de pares o un fallo de aislamiento— puede provocar averías costosas, paradas de producción o incluso riesgos de seguridad.

Por este motivo, las empresas industriales incorporan en sus procesos de fabricación sistemas de verificación de cableado capaces de comprobar miles de conexiones de forma automática, garantizando que cada mazo eléctrico cumple exactamente con el diseño previsto.

En NR Electrónica, llevamos más de tres décadas desarrollando sistemas de verificación de cableado industrial, combinando hardware propio, software de test y arquitectura distribuida para crear soluciones robustas adaptadas a las necesidades de cada cliente.

🏭 Más de 35 años desarrollando soluciones de automatización industrial

Desde 1988, NR Electrónica ha estado especializada en el desarrollo de soluciones electrónicas y de automatización industrial basadas en hardware y software propio, diseñadas para optimizar procesos productivos y mejorar el control de calidad en entornos industriales.

Uno de los primeros hitos tecnológicos de la empresa fue el desarrollo de un sistema de control distribuido para verificación de cableados eléctricos, un proyecto pionero basado en la comunicación entre pequeñas tarjetas inteligentes conectadas mediante BUS-CAN. Este sistema permitió crear bancos de test capaces de gestionar más de 1.000 conexiones eléctricas, algo especialmente innovador para la época.

El proyecto fue desarrollado en colaboración con CETENASA y sentó las bases para una nueva generación de sistemas de verificación de cableado. Cetenasa (Centros Tecnológicos de Navarra S.A.), constituida en 2000 y anteriormente vinculada a la gestión de centros tecnológicos del Gobierno de Navarra, evolucionó a Fundación Cetena en 2005. Actualmente, esta entidad se ha integrado en NAITEC – Centro Tecnológico de Movilidad y Mecatrónica (Centro Tecnológico de Automoción y Mecatrónica).

Años más tarde, dentro del Plan Tecnológico de Navarra, NR Electrónica impulsó un nuevo proyecto orientado específicamente a la industria de automoción, desarrollando una nueva familia de verificadores con mayor capacidad, precisión y flexibilidad. El resultado fue un sistema distribuido capaz de gestionar desde 8 hasta más de 16.000 puntos de verificación, reduciendo además los costes de implantación en torno a un 35 % frente a soluciones tradicionales.

⚙️ Qué es un sistema de verificación de cableado industrial

Un verificador de cableado industrial es un sistema electrónico diseñado para comprobar automáticamente que un mazo de cables ha sido fabricado correctamente según su esquema eléctrico. Estos sistemas permiten validar cada conexión antes de que el producto llegue al cliente o se integre en un sistema mayor. La verificación se realiza mediante diferentes tipos de pruebas que detectan posibles defectos en el cableado.

Entre los errores más habituales que se pueden identificar destacan:

• conexiones incorrectas entre pines

• cables cruzados

• pares invertidos

• circuitos abiertos

• cortocircuitos

• fallos de aislamiento eléctrico

Los verificadores de cableado se utilizan principalmente en líneas de producción industrial, donde la rapidez y la precisión son esenciales para garantizar la calidad del producto final. Sectores como la automoción, el ferroviario, la aeronáutica o la maquinaria industrial dependen de estos sistemas para asegurar que cada subconjunto eléctrico cumple los estándares de seguridad y funcionamiento.

🔌 Modelos de verificación de cableado de NR Electrónica

En NR Electrónica desarrollamos dos modelos principales de comprobación de cableado, adaptados a diferentes necesidades de control de calidad en la industria. Ambos sistemas pueden trabajar de forma independiente o combinada dentro de un mismo banco de test.

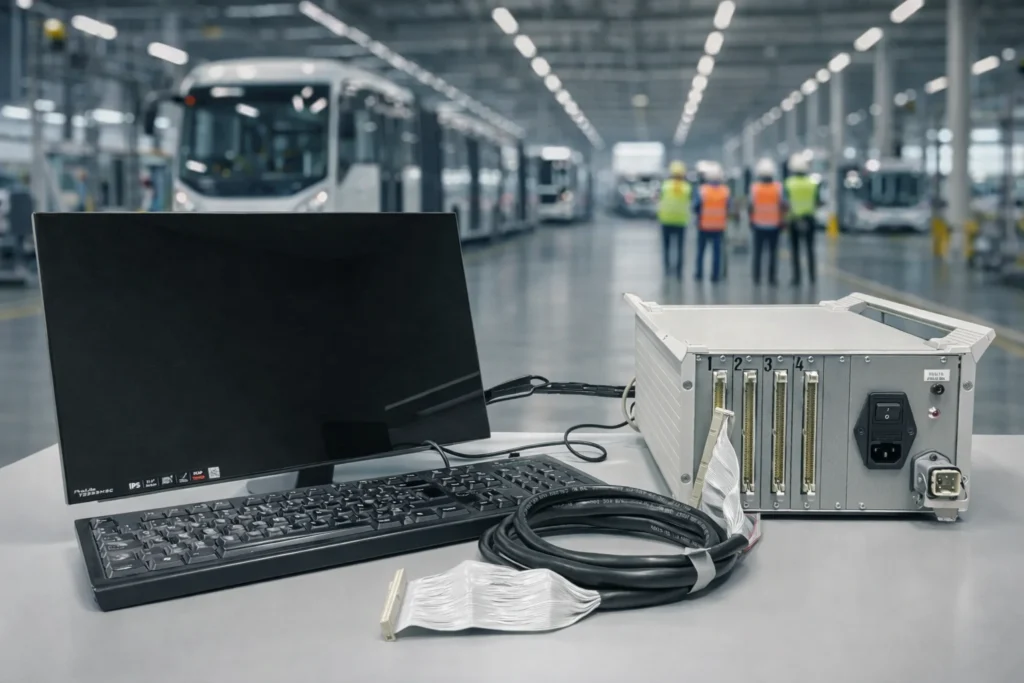

1. Verificación de continuidad (baja tensión)

Este sistema permite comprobar que cada conexión del cableado sigue exactamente la estructura prevista punto a punto. Mediante señales de baja tensión, el sistema analiza la continuidad de cada línea y detecta posibles errores de conexión. Gracias a la arquitectura distribuida del sistema, el verificador puede gestionar miles de conexiones simultáneamente con gran rapidez.

Entre sus principales funciones destacan:

• verificación punto a punto de cada conexión

• detección de circuitos abiertos

• detección de cortocircuitos

• identificación de pares invertidos

• comprobación de cables no conectados

Este tipo de verificación es especialmente habitual en:

• fabricación de mazos de cableado

• subconjuntos eléctricos

• sistemas de automoción

• equipos electrónicos industriales

2. Verificación de rigidez dieléctrica (alta tensión)

Mientras que el test de continuidad verifica la correcta conexión de los cables, el test de rigidez dieléctrica se centra en comprobar la calidad del aislamiento eléctrico. Este tipo de prueba es fundamental para garantizar que el cableado soportará las tensiones de trabajo sin riesgo de fallo. El sistema aplica tensiones controladas para verificar la resistencia del aislamiento. Este tipo de prueba permite asegurar el cumplimiento de normativas técnicas relacionadas con la seguridad eléctrica del cableado.

Las capacidades de test incluyen:

• aplicación de tensión en corriente alterna hasta 500 VAC

• aplicación de tensión en corriente continua hasta 1500 VDC

• verificación del aislamiento eléctrico

• detección de fugas o fallos de rigidez

3. Verificación dual: continuidad + aislamiento

En muchos entornos industriales, ambos tipos de test se combinan dentro de un mismo proceso de control de calidad. Este enfoque permite garantizar tanto la correcta estructura del cableado como su seguridad eléctrica. En estos casos, el sistema realiza un proceso de verificación en dos fases:

1. Test de continuidad para comprobar conexiones

2. Test de rigidez para validar aislamiento eléctrico

🌐 Sistema integral de verificación: hardware + software + etiquetado

Más allá del propio verificador, en NR Electrónica desarrollamos estaciones completas de verificación de cableado, integrando todos los elementos necesarios para el proceso de test dentro de una única solución. Este enfoque permite automatizar completamente el control de calidad dentro de la línea de producción.

Una estación de verificación típica desarrollada por NR Electrónica incluye:

• verificador electrónico de cableado

• ordenador industrial con pantalla táctil

• tablero de conexión para los mazos

• sistema de impresión de etiquetas de control

El operario simplemente conecta el mazo de cables al tablero de test, selecciona el programa correspondiente y el sistema ejecuta automáticamente las pruebas necesarias. Una vez finalizado el test, el sistema puede generar etiquetas de calidad o trazabilidad, indicando si el producto ha superado correctamente la verificación. Este sistema facilita enormemente la integración del control de calidad dentro del flujo productivo.

🖥️ Software NRTester: el cerebro del sistema

El funcionamiento del verificador se gestiona mediante NRTester, el software desarrollado por NR Electrónica específicamente para la programación y ejecución de tests de cableado. El objetivo de esta herramienta es facilitar el trabajo tanto a operarios como a técnicos de mantenimiento. Gracias a estas funcionalidades, NRTester se convierte en una herramienta clave para garantizar la trazabilidad del proceso de fabricación.

Entre sus principales funcionalidades destacan:

• programación de esquemas de cableado

• ejecución automática de pruebas de test

• interfaz intuitiva para operarios

• diagnóstico y mantenimiento del sistema

• almacenamiento de resultados en base de datos

• generación automática de informes

El software también permite integrar el sistema de verificación con otros sistemas empresariales. Entre sus capacidades de integración se incluyen:

• importación y exportación de datos desde Excel

• conexión con ERP industriales

• generación de informes de calidad

• impresión de etiquetas de identificación

🧩 Modularidad y arquitectura distribuida

Uno de los elementos diferenciales de los sistemas desarrollados por NR Electrónica es su arquitectura modular basada en BUS-CAN. Este enfoque permite construir sistemas de verificación altamente escalables, adaptados a diferentes tamaños de instalación. Gracias a este diseño modular, los sistemas pueden adaptarse fácilmente a cambios en la producción o a nuevos modelos de cableado.

Entre sus principales ventajas destacan:

• verificación simultánea de hasta 16.320 puntos de conexión

• arquitectura distribuida para entornos industriales

• alta robustez frente a interferencias

• ampliación sencilla mediante nuevos módulos

Además, los sistemas están diseñados para facilitar la instalación y el mantenimiento. Entre sus características técnicas destacan:

• conexiones plug & play

• conectores industriales ILME codificados

• detección automática de módulos

• instalación rápida sin errores

🚆 Aplicaciones industriales de nuestros verificadores

Los verificadores de cableado desarrollados por NR Electrónica se utilizan en múltiples sectores industriales donde la fiabilidad eléctrica es fundamental. Entre los principales sectores de aplicación destacan:

Industria automotriz
Verificación de mazos de cableado para vehículos, sistemas electrónicos y componentes eléctricos.

Fabricantes de cableado
Control de calidad en la producción de cableado industrial y subconjuntos eléctricos.

Sector ferroviario
Test de cableado para sistemas eléctricos en trenes, metro o tranvías.

Aeronáutica y defensa
Verificación de sistemas eléctricos críticos en aplicaciones de alta seguridad.

Maquinaria industrial
Control de calidad en equipos y sistemas automatizados.

A lo largo de los años, empresas como CAF, Talgo, Expal, Coycavi, Aptiv, Fagor o Masats han confiado en soluciones desarrolladas por NR Electrónica para la verificación de sus sistemas eléctricos. La verificación de cableado es un proceso esencial para garantizar la seguridad y fiabilidad de cualquier sistema eléctrico industrial.

Los verificadores desarrollados por NR Electrónica combinan hardware propio, software especializado y arquitectura modular para ofrecer soluciones robustas adaptadas a las necesidades de cada cliente. Gracias a su capacidad de verificación de miles de conexiones, su integración con sistemas de producción y su facilidad de uso, estas soluciones permiten mejorar el control de calidad, reducir errores y optimizar los procesos productivos.

En NR Electrónica trabajamos cada día para impulsar la transformación digital de la industria, diseñando soluciones que conectan personas, máquinas y procesos productivos mediante tecnología avanzada.

❓ FAQs Preguntas frecuentes sobre verificación de cableado industrial

¿Qué es un verificador de cableado industrial?

Un verificador de cableado industrial es un equipo diseñado para comprobar automáticamente que un mazo de cables o conjunto eléctrico está correctamente fabricado según el esquema definido. Este tipo de sistemas permite detectar errores como conexiones incorrectas, cortocircuitos, circuitos abiertos o problemas de aislamiento eléctrico antes de que el producto llegue a la fase final de ensamblaje.

En entornos industriales, estos equipos forman parte del control de calidad en líneas de producción, permitiendo validar rápidamente cientos o miles de conexiones en pocos segundos. Su uso es especialmente habitual en sectores como automoción, ferroviario, aeronáutica o maquinaria industrial.

¿Qué errores puede detectar un timbrado de cableado?

Los verificadores de cableado están diseñados para identificar una amplia variedad de defectos que pueden aparecer durante el montaje de un mazo eléctrico.

Entre los errores más comunes que pueden detectarse destacan:

• cables sin conexión (circuitos abiertos)

• cortocircuitos entre conductores

• cables cruzados o conectados en pines incorrectos

• pares invertidos

• conexiones incorrectas respecto al esquema eléctrico

• fallos de aislamiento eléctrico

Detectar estos errores en la fase de fabricación permite evitar fallos posteriores en el producto final, reduciendo costes de reparación, devoluciones o incidencias en campo.

¿Cuál es la diferencia entre un test de continuidad y un test de rigidez dieléctrica?

Ambas pruebas forman parte del control de calidad del cableado, pero verifican aspectos diferentes.

El test de continuidad, también conocido como test de baja tensión, comprueba que cada cable conecta correctamente con su punto correspondiente dentro del circuito. Este test permite validar que el cableado sigue la estructura prevista y detectar errores como cables cruzados o no conectados.

El test de rigidez dieléctrica, en cambio, se utiliza para comprobar la calidad del aislamiento eléctrico entre conductores. Para ello se aplican tensiones elevadas de prueba que permiten detectar fugas de corriente o defectos de aislamiento.

En muchas aplicaciones industriales, ambos tests se realizan de forma combinada para garantizar tanto la correcta conexión eléctrica como la seguridad del aislamiento.

¿Cuántos puntos de conexión puede comprobar un sistema de verificación de cableado?

La capacidad de un verificador depende de su arquitectura y diseño. En sistemas modulares como los desarrollados por NR Electrónica, es posible escalar el sistema para gestionar desde pequeños conjuntos de cableado hasta grandes mazos eléctricos con miles de conexiones.

Gracias a su arquitectura distribuida mediante BUS-CAN, nuestros sistemas pueden verificar hasta más de 16.000 puntos de conexión, permitiendo adaptarse a aplicaciones industriales complejas sin perder precisión ni velocidad de test.

Esta escalabilidad es especialmente útil en sectores como automoción o ferroviario, donde los mazos de cableado pueden alcanzar dimensiones muy grandes.

¿En qué industrias se utilizan los verificadores de cableado?

Los sistemas de verificación de cableado son fundamentales en cualquier industria donde se fabriquen o integren sistemas eléctricos complejos.

Entre los sectores donde se utilizan con mayor frecuencia destacan:

• industria automotriz

• fabricantes de cableado industrial

• sector ferroviario

• aeronáutica y defensa

• maquinaria industrial

• electrónica industrial

En estos entornos, la verificación de cableado permite asegurar que cada sistema eléctrico cumple con los requisitos técnicos antes de su integración en el producto final.

¿Se puede integrar un verificador de cableado con sistemas de producción o ERP?

Sí. Los verificadores modernos están diseñados para integrarse con sistemas de gestión de producción y plataformas industriales.

Mediante software especializado como NRTester, es posible:

• almacenar resultados de test en bases de datos

• generar informes automáticos de calidad

• exportar resultados a Excel

• integrarse con sistemas ERP

• imprimir etiquetas de trazabilidad o control de calidad

Esta integración permite mejorar la trazabilidad del proceso productivo y facilita el cumplimiento de estándares de calidad en entornos industriales.
